Budowa sieci ciepłowniczej to złożone i wymagające przedsięwzięcie, które wymaga szerokiej wiedzy technicznej, doświadczenia oraz precyzyjnego planowania. Każdy etap inwestycji – od projektu, przez prace ziemne, po montaż rur preizolowanych i uruchomienie systemu – musi być wykonany z najwyższą starannością. W trakcie realizacji mogą pojawić się różnorodne wyzwania, takie jak trudne warunki gruntowe, kolizje z istniejącą infrastrukturą czy konieczność zachowania ciągłości dostaw ciepła. Dlatego kluczowe znaczenie ma profesjonalizm wykonawcy oraz odpowiednie zaplecze techniczne, gwarantujące bezpieczne i efektywne wykonanie całej inwestycji.
Budowa sieci ciepłowniczej to czasami proces wielobranżowy.
Sieć kanałowa

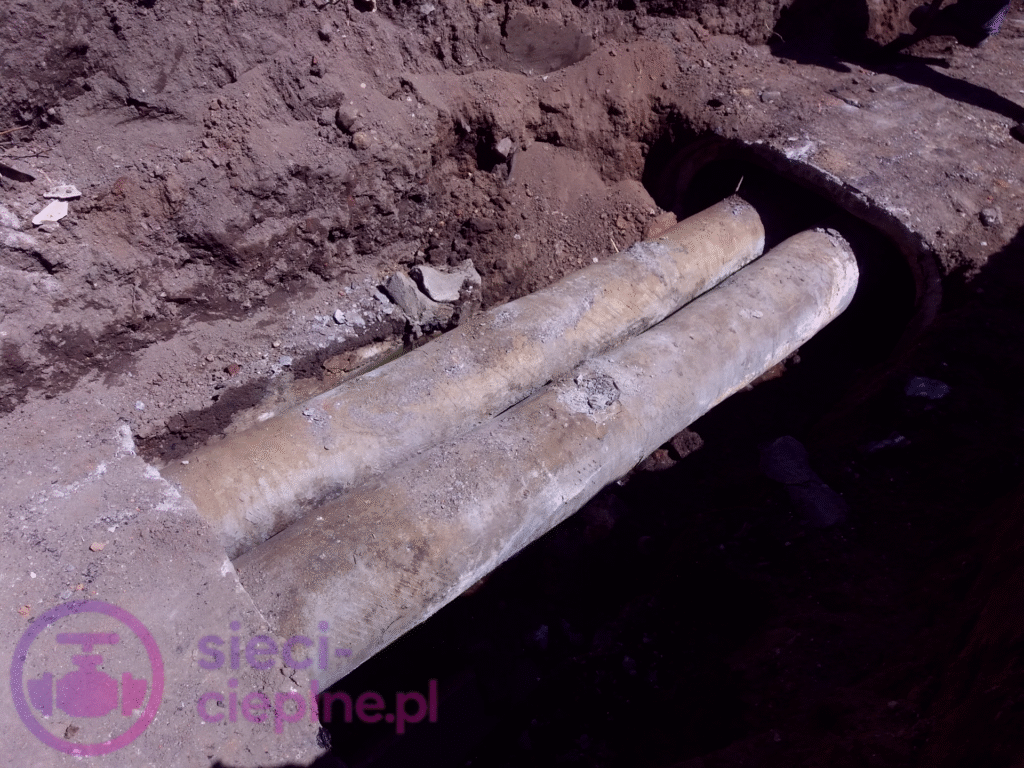

Sieć cieplna kanałowa to tradycyjna technologia budowy rurociągów ciepłowniczych, która dominowała w Polsce przez kilkadziesiąt lat (głównie w okresie PRL). Choć obecnie wypierana jest przez rury preizolowane (układane bezpośrednio w ziemi), wciąż stanowi dużą część istniejącej infrastruktury w naszych miastach.
Jak zbudowana jest sieć kanałowa?
Konstrukcja opiera się na żelbetowym kanale (najczęściej w kształcie litery „U” przykrytym płytą), który jest zakopany w ziemi. Wewnątrz tego kanału, na specjalnych podporach, ułożone są stalowe rury przewodowe owinięte izolacją (dawniej była to głównie wełna mineralna lub mata szklana).
Zalety sieci kanałowej
Mimo że technologia ta jest starsza, posiada kilka istotnych atutów:
-
Ochrona mechaniczna: Żelbetowy kanał stanowi potężną barierę chroniącą rury przed naciskiem gruntu, drganiami od ruchu drogowego oraz przypadkowym uszkodzeniem podczas innych prac ziemnych.
-
Łatwiejsza diagnostyka wizualna: W przypadku dużych kanałów przełazowych, pracownicy mogą wejść do środka i ocenić stan rur bez konieczności rozkopywania ziemi.
-
Możliwość wymiany rur: Teoretycznie można wymienić rury wewnątrz kanału bez niszczenia nawierzchni nad nim (jeśli konstrukcja kanału na to pozwala).
-
Wentylacja: Przestrzeń powietrzna w kanale pozwala na odparowanie niewielkich ilości wilgoci, co w określonych warunkach może chronić rurę przed korozją zewnętrzną.
Wady sieci kanałowej
To właśnie te negatywne aspekty sprawiają, że dziś niemal nie buduje się już nowych sieci w tej technologii:
-
Duże straty ciepła: Powietrze w kanale oraz często zawilgocona izolacja z wełny mineralnej powodują znacznie większe ucieczki ciepła niż w nowoczesnych rurach preizolowanych.
-
Ryzyko zalania: Kanały często ulegają rozszczelnieniu, przez co dostaje się do nich woda gruntowa lub opadowa. Gdy woda dotknie gorącej rury, powstaje tzw. „parowanie sieci”, co przyspiesza korozję i niszczy izolację.
-
Wysokie koszty budowy: Budowa wymaga szerokich wykopów, transportu ciężkich elementów betonowych i wieloetapowego montażu (kanał -> podpory -> rury -> izolacja -> przykrycie).
-
Brak systemu alarmowego: W przeciwieństwie do rur preizolowanych, w sieciach kanałowych bardzo trudno jest precyzyjnie zlokalizować mały wyciek bez rozkopywania dużych odcinków.
-
Zajmowanie miejsca: Szerokie kanały betonowe zajmują dużo miejsca w pasie drogowym, co utrudnia prowadzenie innej infrastruktury (np. światłowodów czy wodociągów).
Porównanie: Kanałowa vs Preizolowana
| Cecha | Sieć kanałowa | Sieć preizolowana |
| Trwałość | 20–30 lat (często koroduje) | 30–50 lat |
| Izolacyjność | Średnia/Słaba | Bardzo wysoka |
| Szybkość montażu | Niska (czasochłonna) | Wysoka |
| Wykrywanie awarii | Trudne (wymaga oględzin) | Precyzyjne (system alarmowy) |

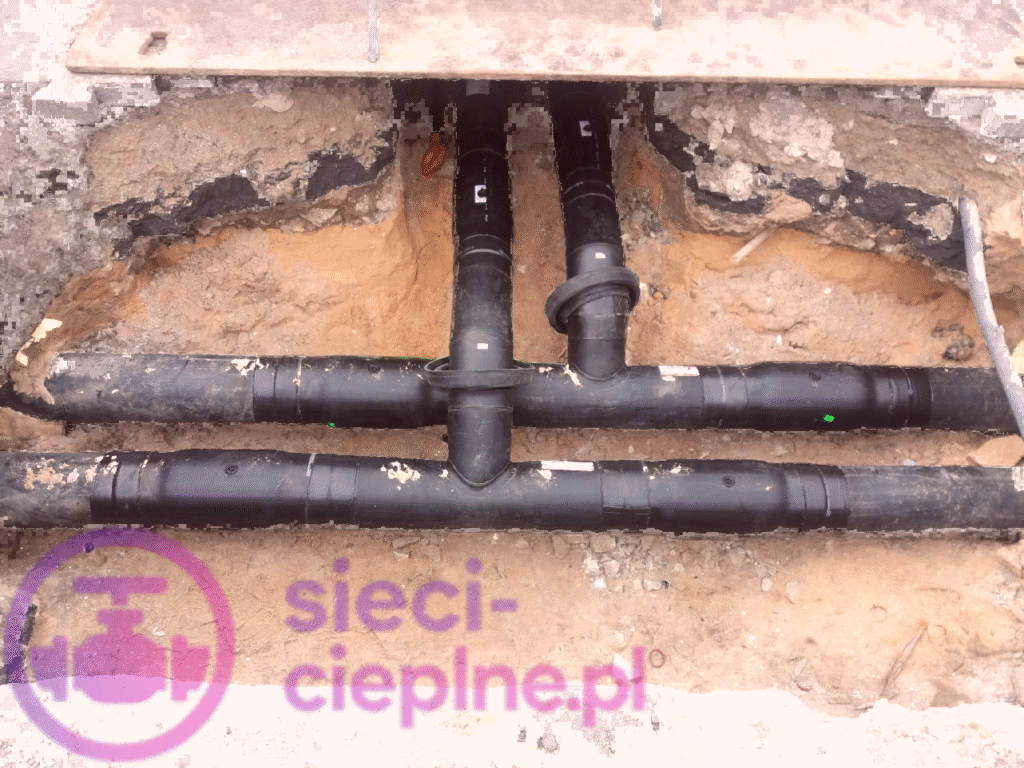

Trójnik wznośny, odejście

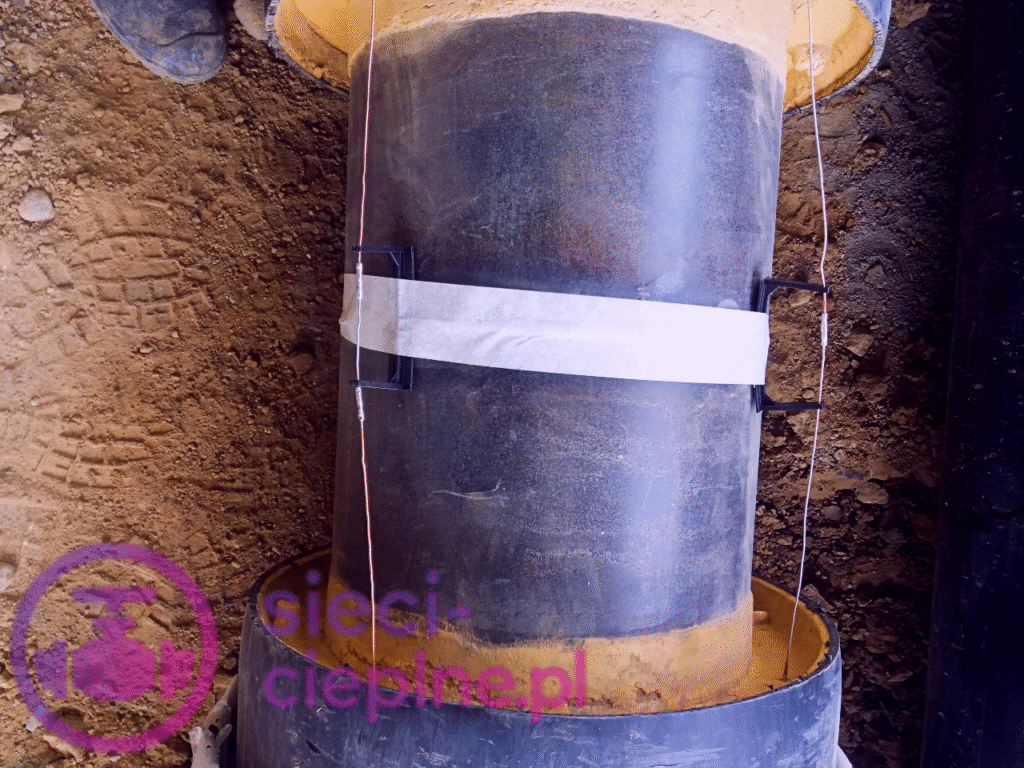

System alarmowy, połączenie instalacji alarmowej na mufie

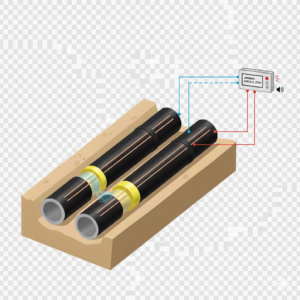

System alarmowy w nowoczesnych sieciach ciepłowniczych, nazywany najczęściej systemem wykrywania nieszczelności, działa w oparciu o monitorowanie stanu izolacji rur preizolowanych. Jego głównym zadaniem jest wykrycie wilgoci wewnątrz rury, zanim dojdzie do poważnej awarii.
Oto jak ten proces przebiega krok po kroku:
1. Budowa „inteligentnej” rury
Rury preizolowane składają się z trzech warstw: stalowej rury przewodowej, grubej warstwy pianki poliuretanowej (izolacji) oraz zewnętrznej osłony z tworzywa (HDPE). Wewnątrz warstwy pianki, na całej długości rurociągu, zatopione są dwa cienkie druty alarmowe (najczęściej miedziane).
2. Zasada pomiaru rezystancji
System opiera się na prostym zjawisku fizycznym. Sucha pianka poliuretanowa jest doskonałym izolatorem – prąd między drutem a stalową rurą praktycznie nie płynie (oporność jest bardzo wysoka).
-
W sytuacji awaryjnej: Gdy dojdzie do pęknięcia rury stalowej (wyciek od wewnątrz) lub uszkodzenia osłony zewnętrznej (nasiąkanie wodą gruntową), pianka staje się mokra.
-
Reakcja: Wilgoć drastycznie obniża oporność izolacji. Urządzenia pomiarowe wykrywają ten spadek i natychmiast generują sygnał alarmowy.
3. Lokalizacja miejsca awarii (Metoda impulsowa)
Aby nie kopać wzdłuż całej ulicy, system pozwala precyzyjnie określić, gdzie doszło do przecieku. Wykorzystuje się do tego reflektometrię:
-
Urządzenie wysyła impuls elektryczny wzdłuż drutów alarmowych.
-
W miejscu, gdzie drut napotyka wilgoć, następuje zmiana parametrów fali i jej częściowe odbicie.
-
System mierzy czas, w jakim impuls wrócił do nadajnika, i na tej podstawie wylicza odległość od punktu pomiarowego (np. z dokładnością do 1 metra).
4. Rodzaje systemów
-
System rezystancyjny (tzw. skandynawski): Monitoruje głównie spadek oporności izolacji.
-
System impulsowy (tzw. brandesowski): Bardziej zaawansowany, pozwalający na stały podgląd „mapy” rurociągu i precyzyjne wskazywanie miejsca usterki.
Dlaczego to jest ważne?
Bez tego systemu mały wyciek mógłby trwać miesiącami, powodując korozję rur i ogromne straty energii. Dzięki alarmowi, służby techniczne mogą naprawić usterkę punktowo, zanim dojdzie do rozkopania połowy osiedla.
